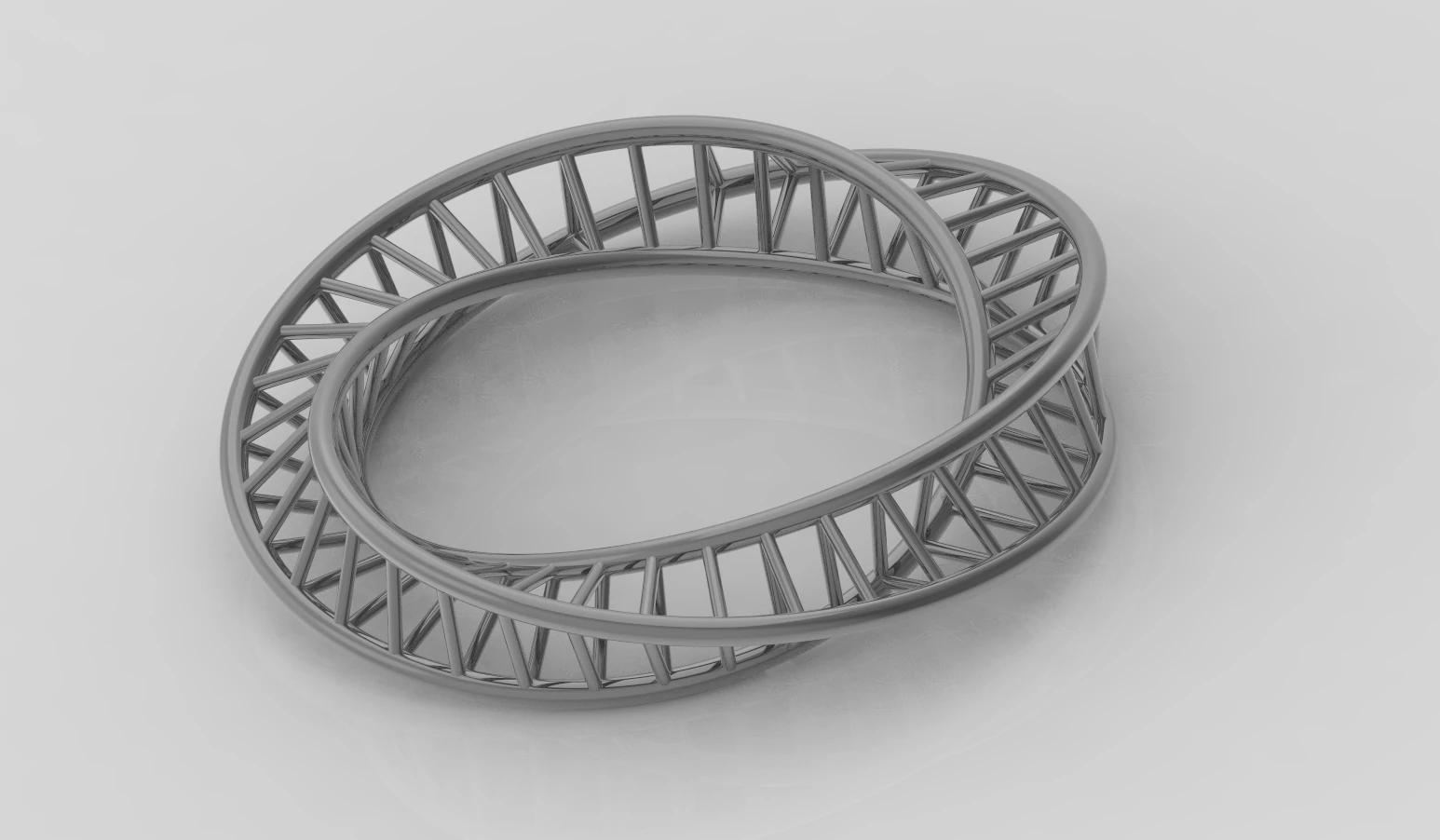

Creo/Proe练手强化经典案例-镂空的异形莫比乌斯环详细建模视频教程
本视频教程含图文详细讲解如何使用Creo Parametric（原Pro/ENGINEER）软件绘制一个精美的镂空莫比乌斯环。作者从零开始，首先通过扫描功能创建莫比乌斯环的主体结构，随后利用拉伸、相交等操作在环上生成小圆柱，并通过阵列功能快速复制这些圆柱，展现高效建模技巧。视频中还分享了实用的建模技巧，例如如何避免阵列失败、如何隐藏不必要的几何图形，以及如何优化设计流程。最后，教程演示了如何对模型进行着色和渲染，让您的设计更加生动逼真。无论您是初学者还是进阶用户，本教程都将帮助您掌握Creo Parametric的高级功能，提升3D建模能力。
重要知识点笔记：
- 使用扫描功能创建莫比乌斯环的基本形状，关键在于截面三角形的旋转和角度控制。
- 注意在创建用于相交的拉伸曲面时，避免高度值为零或负值，否则会导致后续阵列失败。
- 通过将多个特征（拉伸、相交、扫描）组合成一个组，可以方便地进行整体阵列操作。
- 在阵列之前隐藏不需要显示的几何特征，可以优化显示效果，避免视觉混乱。
- 关系表达式在控制扫描截面的旋转中起着关键作用，确保360度的整数倍才能实现首尾相接。
- 通过相交操作，可以精确地在曲面上创建所需的几何形状，为后续的扫描和阵列奠定基础。
- 在创建拉伸特征时，优先锁定长度尺寸，避免角度尺寸丢失，确保后续阵列的正确性。
- 使用轴阵列功能可以快速复制圆柱，并均匀分布在环体上，提高建模效率。
- 灵活运用构造线和参考线，可以辅助创建复杂的几何关系，实现精确的建模控制。
- 注意细节处理，例如圆柱的尺寸比例和间距，可以使模型更加逼真。
思考：
- 如何调整莫比乌斯环的扭曲程度？
- 除了扫描，还有其他方法可以创建莫比乌斯环吗？
- 如何将此模型导出为其他格式，以便在其他软件中使用？
